OLYMPUS PEN EE-2

｜各部名称

①ファインダー

②フラッシュ接続ソケット

③セレン受光部

①ファインダー

②巻き上げノブ
③裏蓋開閉レバー

①フィルム感度／絞り　調節リング

②巻き戻しクランク
③アクセサリシュー
④シャッターボタン
⑤フィルムカウンター


①巻き戻しボタン

｜フィルムの入れ方

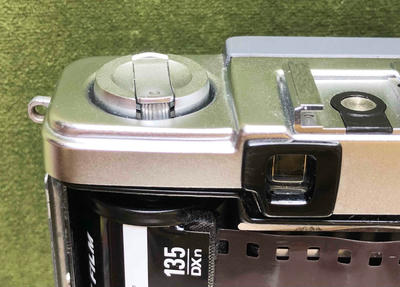

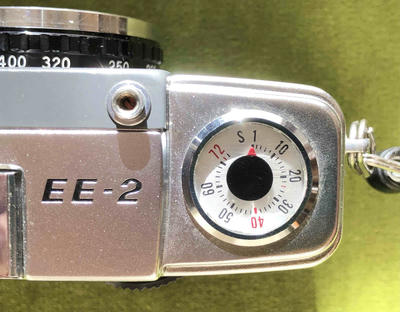

❶裏蓋を開けるとフィルムカウンターがSになります。巻き戻しクランクをおこして引き上げます。

❷フィルムを収め、クランクを元の位置に戻します。

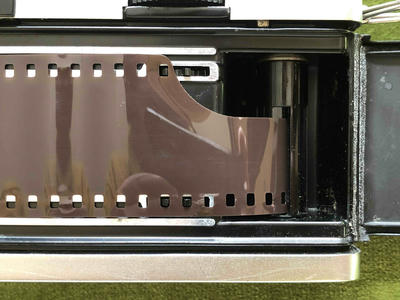

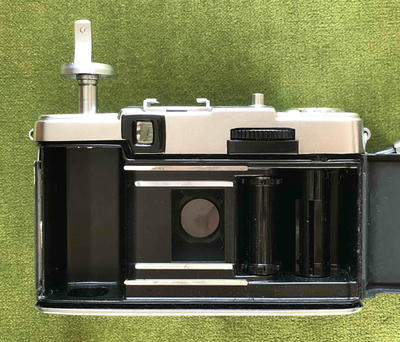

❸フィルムを少し引き出し、先端を巻き取りスプールの溝に差し込みます。
　どの溝に入れても構いません。

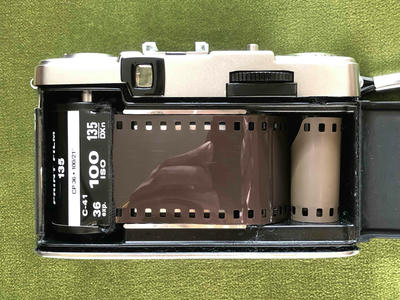

❹巻き上げノブを回し、フィルムの穴が歯車に噛み合っていることを確かめます。
　フィルムがたるんでいる場合は、巻き戻しクランクを時計回りに軽く回してください。
　この状態になったら裏蓋を閉じます。


❺フィルム感度／絞り調節リングを回し、オレンジの数字（どれでもOK）に合わせます。（＊1）

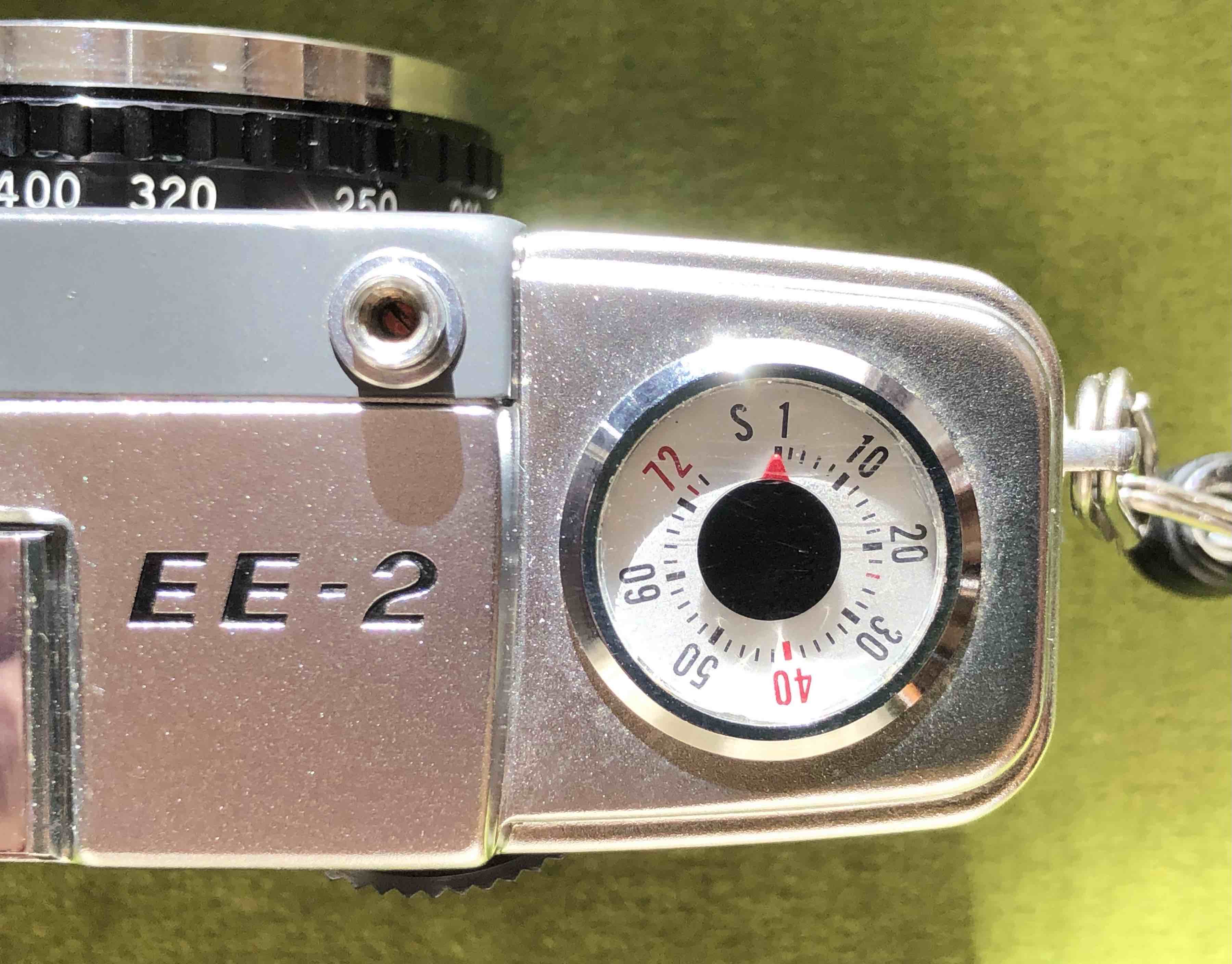

❻フィルム巻き上げとシャッターボタンを押す動作を繰り返し、フィルムカウンターに1を出します。
　フィルムが正しく送られているときは、巻き戻しクランクが回ります。

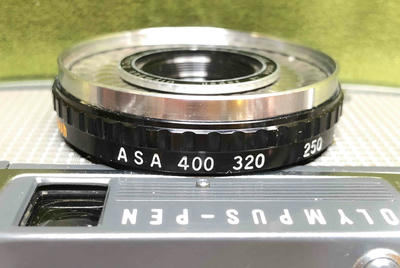

❼フィルム感度／絞り調節リングでフィルムと同じ感度に合わせます。

｜使い方

❶電源スイッチはありません。
　レンズキャップを外せばいつでも撮影可能です。

❷巻き上げノブを回しフィルムを巻き上げます。
❸ファインダーを覗いて構図を決めます。枠内が写る範囲です。

❹ピント調節はありません。全体にピントの合った写真になります。

❺構図を決めたらシャッターボタンをゆっくり押し込んでください。

　暗すぎる時はファインダーに赤いプラ板（通称：赤ベロ）が出てシャッターが押せません。
　フラッシュを使うか、写真が暗くなっても良ければ好きな絞りに合わせてシャッターを押してください。
　（絞りを選んだ場合シャッター速度は1/30になります）

❻撮影後は必ずレンズキャップをつけてください。
　レンズキャップを外している間は露出計が作動し、部品が劣化しやすくなります。

❼すべてのフィルムを撮影したら、底部の巻き戻しスイッチを押すとフィルムのロックが外れます。

　巻き戻しクランクをおこしてゆっくり時計回りに回します。
　手ごたえが軽くなったら、裏蓋を開けてクランクを引き上げフィルムを取り出します。

　＊撮影の最後に巻き上げノブが途中で止まってしまったら、巻き戻しボタンを押してからノブを巻き上げると元に戻せます。

｜フラッシュの使い方

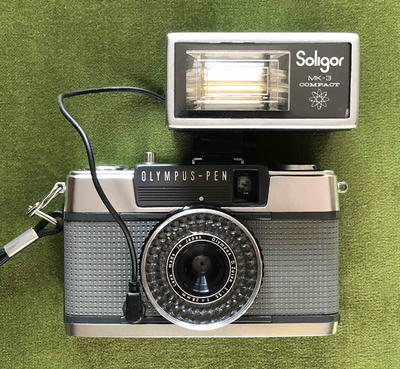

❶フラッシュをアクセサリーシューの奥まで差し込みます。
❷シンクロコードをフラッシュ接続ソケットに差し込みます。

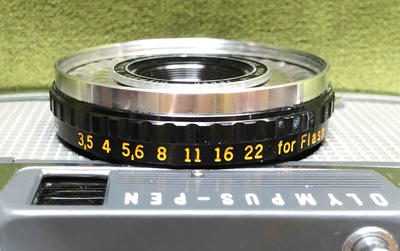

❸フィルム感度／絞り調節リングを回し、希望の絞りにセットします。

❹下図のようにセットすればフラッシュ撮影できます。
　フラッシュ撮影以外のときはフラッシュを外してください。
　差し込んだままでは自動露出が働きません。







｜仕様

　発売年：1968年
　レンズ：28mm f3.5
　シャッター：1/30、1/250（プログラムシャッター）
　最短撮影距離：1.5m〜（固定焦点3.2m）
　サイズ：108×66×42mm、350ｇ
　電源：セレン光電池（電池不要）

　＊1：絞りを手動設定するとシャッター速度が1/30に固定され赤ベロが出なくなるため、キャップをしたまま最初の巻き上げが行えます。






｜作例
